- 【供應】T450單色/雙色金屬板膠印機機 印鐵機
- 當前價： 2000000.00 元/臺 （不含運費）
- 最小起訂： 1臺
- 供貨總量： 5臺
- 最新修改： 2009-07-27 12:12
-
公司信息
上海大揚印刷機械有限公司
聯 系 人：杭國慶 先生
聯系電話：86 - 021 - 69922012
手 機：15901693686
電子信箱：hang0185@eyou.com
所 在 地：上海 嘉定區
公司地址：上海嘉定區春意路128號
聯系電話：86 - 021 - 69922012
手 機：15901693686
電子信箱：hang0185@eyou.com
所 在 地：上海 嘉定區
公司地址：上海嘉定區春意路128號

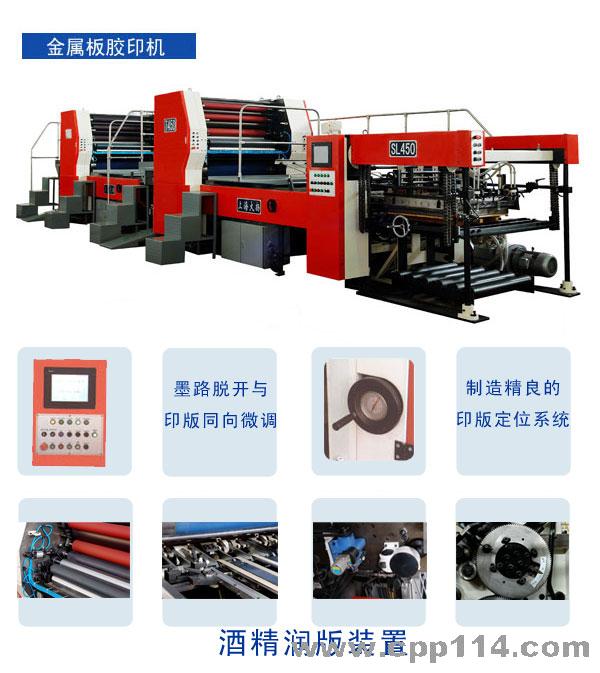

- 產品型號：T450單色/雙色金屬板膠印機機/印鐵機
- 產品規格：T450單色/雙色金屬板膠印機機
- 原 產 地：上海
- 適用范圍：描述：
一、概述
T450金屬板膠印機是我公司在綜合國內外同類機型的基礎上，博采眾長，精益求精，全新推出的新產品。它集機、光、電、氣一體化。我們設計時采用了電腦行業模塊化設計的理念，使機器渾然天成，結構新穎，科技含量高，在國內同類產品中處于領先地位。可以任意組合成單色、雙色、甚至多色，也可以直接與涂料上光機聯線。其中無軸傳動、酒精潤版、電子送料器、電子同步調節器、、電子幅面調節器等在國外同類產品中也處于先進水平。是國內印鐵制罐企業設備更新換代的首選產品。
T450金屬板膠印機采用中央集中控制臺與分色組獨立控制臺相結合，操作者在不同部位都可以隨時隨地操縱機器，更具有人性化。電腦程序控制和人機界面的互動，讓繁重的體力勞動變得輕松自如。譬如說，送料機與主機的同步吧，操作者只要輕輕一按“前進”或“后退”按鈕就搞定，這項工作可以在印刷生產過程中完成，有效地縮短了生產的輔助時間，提高了生產效率。
- 詳細描述：二、機器主要技術參數 最大金屬板尺寸 1145×960mm（45寸×38寸） 最小金屬板尺寸 710×510mm (28寸×20寸) 金屬板厚度 0.15-0.4mm 最大印刷面積 1135×945mm 印版尺寸 1160×1030×0.3mm 橡皮布尺寸 1175×1130×1.9mm 咬口白邊 6mm 機器最高速度 6000s/h 最高印刷速度 5000s/h (當鐵皮為1016×914×0.2mm，即40寸×36寸吋) 最大送料承載量 2.5噸 主電機功率 15KW/印刷單元 風泵 140立方米/小時 機器長×寬×高 13000×3200×2280mm（雙色） 8300×3200×2280mm（單色） 三、機器主要結構特點及其性能 1、模塊化設計 機器的送料機自成一體，可以和印鐵機配套，同時也可以和涂料上光機配套。每一個印刷單元有自己獨立的動力系統，既可以獨立操作，也可以聯機操作。整因為各單元各自的獨立性，所以可以自由組合成單色、雙色、甚至多色。還可以聯線涂料上光機、看樣臺等。 2、無軸傳動 無軸傳動是相對雙色機來說的，每一個印刷單元采用一個15KW電機，以地軸形式輸入動力，送料機動力由第一色組提供，也是以地軸形式輸。印刷單元之間同步通過電子凸輪控制器控制。因此每一個印刷單元在生產準備時可以單獨操作，可以同時幾個人在機器上工作，大大地縮短了輔助生產時間，提高了生產效率。一旦機器需要開始印刷時，電子凸輪控制器和電腦程序可以作出快速反應，在很短的時間內達到同步，進入印刷狀態。 3、氣動離合技術 機器的壓印滾筒、橡皮滾筒、著墨輥、著水輥、傳墨輥、傳水輥、雙張控制、出料裝置、除污裝置等都是采用氣動離合壓。這樣機器結構簡單、動態響應快。 4、墨斗輥、水斗輥墨斗輥、水斗輥均由單獨的電機控制，這兩個電機與印刷速度能通過電腦程序按比例實現同步跟蹤。同時在操作臺上還安裝了比例旋鈕，可以變換供墨供水的比率，這樣可以保證在不同的印刷速度和不同的墨量水量要求下，保證優良的印刷效果。墨斗輥還單獨設置了一個運轉按鈕，方便墨量調節和墨斗清洗。 5、三大印刷滾筒三大印刷滾筒采用進口高精度預緊力軸承支撐，預防了滾筒的軸向竄動和徑向跳動。滾筒表面采用特殊材料，經過先進的生產工藝處理，既有較高的硬度，又不易生銹。三大印刷滾筒均做過平衡實驗，同時，滾筒缺口小，材質分布均勻，所以運轉平穩，無沖擊。另外印版滾筒采用快速裝夾機構，印版滾筒還設有印版定位機構。印版滾筒和橡皮滾筒采用“走肩鐵”的運轉方式。壓印滾筒采用高點閉牙，前規調節采用偏心結構，這些都為提高印品質量奠定了厚實的基礎。 6、酒精潤版酒精潤版由水斗輥、傳水輥、串水輥、著水輥四輥組成，水斗輥、串水輥為鏡面鋼輥，傳水輥、著水輥為進口高級聚胺脂膠輥。輥與輥之間壓力或間隙調節是通過蝸輪蝸桿和偏心套實現，在操作面、發動面均有手柄，調節方便。輥與輥之間有一定的速差，這樣就能在輥筒表面形成一層很薄的水膜,能以較小的水量快速達到水墨平衡。印刷出來的印品墨色鮮艷、網點清晰、層次分明、容易干燥。 7、推料機構推料部位上分布6根布質膠帶，防止印品背面劃傷。定位推頭有偏心結構，可以調節左右兩個定位推頭與壓印滾筒的平行度，同時推頭里裝有圓柱滾針軸承和端面滾針軸承，既運轉靈活又可防止軸向和徑向晃動，保證了印品的定位精度。推頭的幅面調節可通過氣缸和電磁離合器組合使用實現。當印刷幅面發生變化時，在操作臺上按下幅面調節按鈕，氣缸和電磁離合器發生作用，移動推頭的相對位置，達到你所需的幅面位置。與以往的結構相比，大大地減輕了操作者的勞動強度，同時也提高了工作效率。 8、送料機與印刷單元同步調節當印刷幅面發生變化后，送料的相位也要作相應的調整。傳統的結構是松開連接傳動軸，轉動一個角度，再擰緊螺釘，進行試運行，如果沒有達到要求就繼續重復前面做過的工作，往往需要幾個回合才能滿足要求，費時又費力。我公司改用電機機構，就把復雜勞動簡單化了，操作者只要在操作臺上按一按“前進”或“后退”按鈕，送料機送出來的鐵皮相位就會自動調整，這項工作在印刷過程中都可以進行。省時又省力。 9、電子分料器 在舊式機器上，分料和送料是由一個氣源分配機械閥和凸輪來完成，這個分配閥一旦加工好后就不能改變它的參數，可謂一成不變。機械結構也復雜，一旦出現故障，維修起來就不方便。這次我公司采用進口高速電磁閥和固態繼電器，輔以標準氣缸，就簡單地實現了這一功能，同時我們還可以在程序里方便地修改分料氣缸和送料氣缸的吸氣時間，給工作帶來了很大的靈活性。 10、送料臺的控制送料臺的上升、下降通過電機、蝸輪蝸桿和鏈條完成。電機的步進動作是通過一個專用離合器和減速器實現，使得料臺承載能力大，不易打滑，穩定可靠。在料臺上還安裝了金屬檢測器和雙張檢測器，當金屬檢測器檢測到金屬時，料臺不再上升。進入工作的準備狀態。當雙張檢測器檢測到雙張時，雙張機構就將其剔除。在料臺上還安裝了分料和送料氣缸吸氣相位檢測器，這樣分料氣缸必須在固定的角度才能吸氣，確保第一張鐵皮就能輸送準確，不亂鐵。 11、其余輔助機構 在送料和推料之間安裝了除污裝置，它可清除鐵皮上的油污與灰塵，同時對鐵皮也起一定的平整作用。此部件由客戶根據需要選購。 墨路與印刷滾筒分離機構。如果本色組不參與印刷時，可讓它與印刷滾筒分開，不參與運轉，保護膠輥不受磨損。 印刷完成后，印品在出料處容易卷入橡皮滾筒，為此，我公司增加了吹風機構，這樣就可有效防止印品卷入橡皮滾筒。
- 售后服務：一年保修
