基于射頻識別系統的車身儲運線信息管理

2007-01-29 00:00 來源：中國電子標簽網 責編：中華印刷包裝網

更多精彩資訊>>

小C專訪｜正博總經理范

小C專訪·煒岡股份董事

2、系統功能

車身在進入儲運線吊具時,由終端錄入車型代碼，計算機將此信息經過處理后，自動寫入載碼體。以此為基礎，計算機能夠通過安裝在儲運線上各下線點以及各轉儲工位上的RFID天線讀取此信息，實現信息管理，并根據生產工藝流程，向控制PLC發送指令，完成相關的操作和流程控制。車身下線后，運載車身的吊具上的載碼體信息即被置為空。

本系統可實現以下主要功能：

(1) 生產管理操作

·指定當前上線車型的存儲區域
·上線車型自動歸類存儲
·下線車型選擇
·車身及空吊具周轉

(2) 信息統計報表管理

·實時統計在線車型品種數量
·上、下線車型品種數量統計報表
·班、日、月等生產信息統計報表
·分類報表統計已生產的各種車型數量等

(3) 生產線的實時監控

·監控當前在線車型的具體位置
·查看某一在線車型的產品信息和上線時間等

·輸送線及相關設備運行狀態及故障監控

整條儲運線的計算機監控與管理，作為公司局域網的一個重要組成部分。在經過授權的職能部門。相關管理者可通過口令權限，對生產線上的車型信息和下線車型數量等生產信息進行訪問和查詢并打印出相應報表。

3、軟件設計

在本系統中監控軟件選用 Wonderware 公司的InTouch 8.0組態軟件。在InTouch的設備驅動程序中，不包含和LRP820控制器的通訊程序，因此需要編寫識別系統通訊程序以及終端錄入和響應終端查詢等程序。

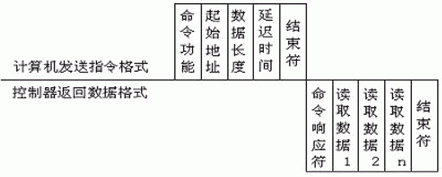

EMS產品提供標準的通訊協議，使用者可以方便的編寫計算機和RFID控制器之間的通訊程序。圖2是計算機通過控制器從載碼體中讀取一個數據塊的命令格式以及控制器返回數據的格式。在實際使用中，很多情況下不必讀取標簽中的全部數據，可根據需要，相關工位只讀取相關的一部分信息。這樣能有效的縮短了讀寫字節的長度。相應地減少讀寫時間。
