小森凹版膠印機量產 觸摸面板可印刷

2014-08-27 08:43 來源：技術在線 責編：徐赳赳

摘要：: 由日本印刷機廠商小森及其子公司小森機械、東海控股組成的小森集團宣布，將正式銷售用于形成觸摸面板金屬布線的凹版膠印機。

更多精彩資訊>>

小C專訪｜正博總經理范

小C專訪·煒岡股份董事

【CPP114】訊：由日本印刷機廠商小森及其子公司小森機械、東海控股組成的小森集團宣布，將正式銷售用于形成觸摸面板金屬布線的凹版膠印機。小森集團預定在2014年8月27～29日于臺北舉行的“TouchTaiwan2014”展會上，展出與臺灣工業技術研究院（ITRI）使用該凹版膠印工藝共同開發的金屬網方式的觸摸面板。該集團將在展會舉辦的同時，開始銷售用于量產的印刷機。

凹版膠印法的特點在于可縮短制造工序及制造成本。智能手機等的觸摸面板制造工序一般使用光刻法。而通過在該工序中導入此次的凹版膠印機，“可將設備成本削減65％，將工序數量削減50％，將制造運行成本削減22％”。

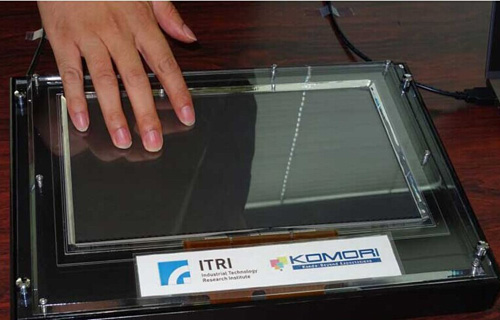

圖示:利用凹版膠印法統一形成傳感器電極和引出布線的金屬網式觸摸面板。金屬網的傳感器電極的線寬為5μm。屏幕尺寸為11.6英寸。支持10點觸控輸入。設想平板電腦用途試制而成。

即將開始銷售的量產用凹版膠印機可用于形成連接觸摸傳感器與控制器的布線。目前的光刻法在形成布線時需要6道工序，而凹版膠印法只需1道工序即可完成。這樣一來，包含傳感器電極在內的觸摸面板整體工序數量便可從10道減至5道。在印刷分辨率方面，可形成窄邊框所需線寬/線間隔＝30μm/30μm的布線。而且“還具有線寬/線間隔＝20μm/20μm的實力”。

圖示:利用凹版膠印法統一形成傳感器電極和布線的金屬網式觸摸面板。金屬網的傳感器電極線寬為6μm

小森集團今后的目標是：在此類凹版膠印機方面推出不僅可形成布線，還可同時形成傳感器電極的量產品。可形成與布線一樣使用銀（Ag）膏材料的金屬網傳感器電極。該工藝實現后，便可將觸摸面板整體的工序數量減少至僅2道。

印刷機在形成金屬網傳感器時，要求以線寬5μm的高分辨率來印刷。小森集團和ITRI預定在TouchTaiwan2014上展示的金屬網式觸摸面板一次形成布線和傳感器電極，傳感器電極的線寬為5μm。布線的線寬/線間隔為30μm/30μm。觸摸面板的屏幕尺寸為11.6英寸，支持10點觸控輸入。兩公司還預定在Touch Taiwan 2014上實際展示該印刷機的工作情況。
