【CPP114】訊：個案及模式
　
　　貴州新華印刷廠分別于2001年和2002年購入上海紫光ZXJD440A/B平裝膠訂自動線。上海紫光分別于2009年和2010年，對這兩條生產線進行了改造，其模式為：“更換了原平裝膠訂自動線的主機為ZXJD450/25型膠訂線主機+大修配頁機+更換三面刀等”。據“我要印”從貴州新華印刷廠黨委副書記張紅文處了解，改造后的平裝膠訂自動線，效果如同ZXJD450/25型膠訂線；給企業節省資金300萬。要知道，在當下印刷業，原材料、人工、地租等各種成本紛紛上漲、印刷工價一跌再跌的態勢下，300萬元的節省，是如此地不容易！

　　那么，這種模式的背后，有什么背景呢？原來，上海紫光原來研產銷的ZXJD440A、ZXJD440B、ZXJD440C平裝膠訂自動線，由于原設備功能相對老化、使用時間長（7-12年不等）等原因，裝訂質量下降不可避免，需要大修+更換零部件。目前該公司研產銷的ZXJD450/16、ZXJD450/22、ZXJD450/25平裝膠訂機，基于與早期的ZXJD440A、ZXJD440B、ZXJD440C平裝膠訂機的可兼容性，已可替換之，且用戶可通過上海紫光獨特的“新機換舊機”模式，即以ZXJD450/16、ZXJD450/22、ZXJD450/25平裝膠訂自動線，更換ZXJD440A、ZXJD440B、ZXJD440C平裝膠訂自動線，實現巨額資金的節省，印后效率和包本質量的提高。

　　上海紫光還借“我要印”提醒已有“半條平裝膠訂自動線”的用戶：用戶可據自身情況添加分切機、（新型）書芯堆積機、三面切書以及輸送機連成全線，但要根據自家廠房情況進行現場設計自動線走向。同時，如果要用（新型）書芯堆積機替代舊堆積機的用戶，必須增加一些輸送機才能連接，還因?yàn)槿�面切書機的出書方向與原來相反，因此還要考慮廠房的情況。

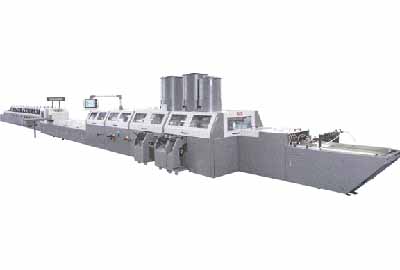

　　　　　ZXJD450/16平裝膠訂自動線（新）

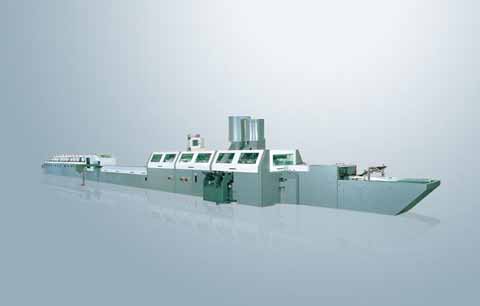

                       ZXJD450/22平裝膠訂自動線（新）

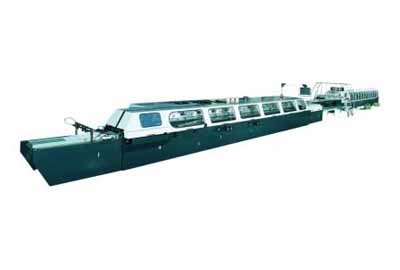

                        ZXJD450/25平裝膠訂自動線（新）


　　
　　改進對比

　　上述新的平裝膠訂自動線較舊機，有明顯的功能模塊增加、舊有功能的改進或優化、升級，例如，對比新的ZXJD450/25，與ZXJD440A/B平裝膠訂機（注：平裝膠訂機是平裝膠訂自動線的主機），我們發現，ZXJD450/25較舊機增加了精銑（反銑）；新機從舊機的一次背膠升級為兩次背膠；新機從舊機的一次托實夾緊升級為兩次托實夾緊；舊機的書本送出模式是“斜坡式書本輸出裝置將書本送出”，新機的書本送出模式則優化為“帶水平落書平臺的書本輸出裝置送出完成書本的裝訂”。

　　不妨讓我們看看新的ZXJD450/25平裝膠訂機，與ZXJD440A/B平裝膠訂機的工作流程：

　　ZXJD440A/B平裝膠訂機工作流程：銑背、起槽（毛刷）、一次背膠、側膠、上封壓痕、一次托實夾緊，再由斜坡式書本輸出裝置將書本送出。

　　ZXJD450/25平裝膠訂機工作流程：銑背（小毛刷）、精銑（反銑）、起槽、毛刷、兩次背膠、側膠、上封壓痕、兩次托實夾緊，再由帶水平落書平臺的書本輸出裝置送出完成書本的裝訂。

　　此外，ZXJD450/16平裝膠訂機的工作流程為：銑背、起槽（毛刷）、一次背膠、側膠、上封壓痕、一次托實夾緊，再由帶水平落書平臺的書本輸出裝置將書本送出。

　　ZXJD450/22平裝膠訂機的工作流程為：銑背、精銑（反銑）、起槽、毛刷、兩次背膠、側膠、上封壓痕、兩次托實夾緊，再由帶水平落書平臺的書本輸出裝置送出完成書本的裝訂。

　　一機兩用

　　平裝膠訂自動線可以“一機兩用”，即同時完成配頁和膠訂。上海紫光向“我要印”表示，其技術人員開發新型的平裝膠訂自動線時，可以保證具有配頁機聯動線的印刷廠在添加膠訂機連接成平裝膠訂自動線。

　　另據“我要印”了解，上海紫光的新型膠訂線上的配頁機組由經過整修的PYGD450滾式配頁機、TCD-C剔除裝置、SFD440C輸送翻轉機和ZSD440A振動輸送機及CS450B出書臺組成，能夠保證運轉平穩、配頁準確，特別適用于10000轉/小時以下的書本的配頁。
